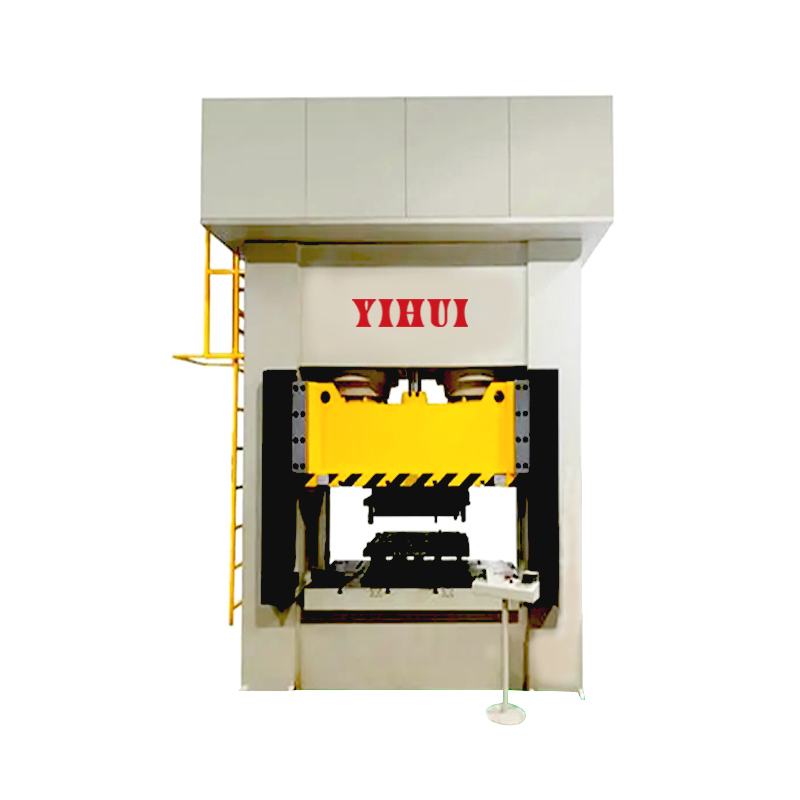

YHLR / 高强度钢板热成型机

产品特点Product Features

·  整体框架式结构，机床结构设计合理，有足够静态和动态刚度；
·  全伺服系统控制更为精准，同时节能环保，降低能耗与噪音污染；
·  液压元件与电气元件采用知名品牌，执行元件精度高，可靠性好，响应速度快；
·  设备可整线集成从下料→加热炉→高速上料系统→热冲压→水冷模具→下料自动化等完整工艺；
·  纯伺服系统设计，压机参数全数字控制，压力、位置、速度闭环控制；
·  生产过程柔性化，高响应速度，工作压力稳定可靠。

适用范围Application

· 我司高强度钢板热成型机主要产品有汽车防撞梁、A柱、B柱、前后保险杠、车顶纵梁、防撞梁等工件。
· 用高强度钢板成形件来制造车身结构件，既可以减轻车体重量，又能提高安全性，是同时实现车体轻量化和提高碰撞安全性好途径。高强度钢板在常温下冷成型，其最大的难度在于回弹量大，难以控制，成形性差，容易破裂。而热成形零件的回弹量相比冷冲压极小，针对此种情况，一种高强度钢板热压成型液压机设备可以解决此问题。

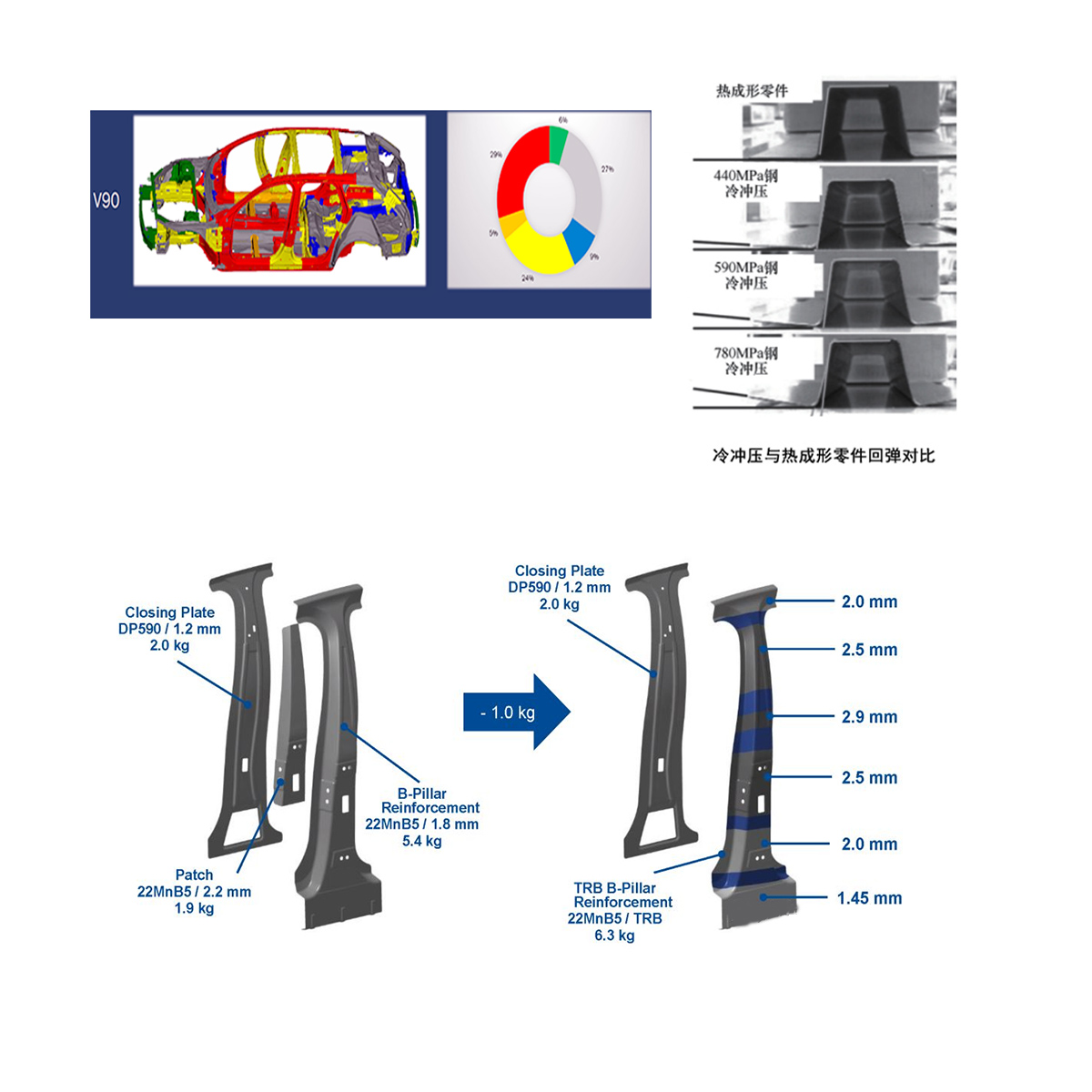

下图为沃尔沃V系列车型的白车身用材示意，红色代表热冲压零件，主要集中在正碰和侧碰路径上，包括A柱、B柱、C柱、前后纵梁、顶盖横梁、上边梁、门槛、地板横梁等。



项目		UNIT	LR-500T	LR-650T	LR-800T	LR-1000T	LR-1500T	LR-2000T	LR-3000T	LR-5000T
主油缸	公称力	KN	5000	6500	8000	10000	15000	15000	30000	50000
主油缸	最大行程	mm	400	500	500	500	500	500	600	600
最大开口高度		mm	900	1000	1200	1400	1500	1500	1500	1500
底缸	公称力	KN	400	500	500	600	1000	1000	1000	1000
底缸	最大行程	mm	200	200	200	200	200	200	200	200
卸料缸	公称力	KN	30	30	30	30	30	30	30	30
卸料缸	最大行程	mm	50	50	50	50	50	50	50	50
滑块行程速度	下行	mm/s	230	220	190	190	190	190	190	190
	加压	mm/s	2/13	2/10	2/10	2/10	2/10	2/10	2/10	2/10
	回程	mm/s	220	210	180	180	180	180	180	180
工作台有效面积	左右（柱内）	mm	750	850	1000	1200	1500	1500	1500	1500
工作台有效面积	前后（边缘）	mm	800	1000	1060	1400	1500	1500	1500	1500
机器外形尺寸	左右 L-R	mm	1780	2760	2960	3200	3700	3900	4200	4500
	前后 F-B	mm	1870	2100	2300	2500	2800	3000	3000	3500
	高 H	mm	3700	4000	4400	4900	5600	6000	6200	6800
电机功率		KW	24.5	31	49.6	60	91	92	147	196
重量		kg	12000	14000	21000	25000	33000	41000	45000	520000
用油量		L	800	800	1000	1300	1500	1800	2000	2200
