YHL1 / 导轨式拉伸液压机

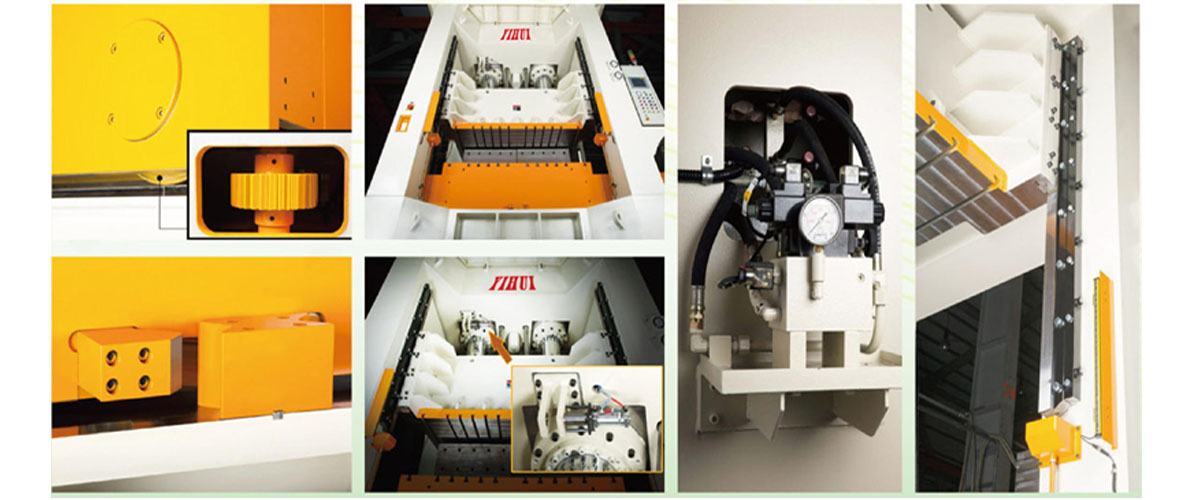

产品特点Product Features

·  采用整体框架式结构设计，经人工时效及抛光防锈处理，刚性强，变形小。
·  关键液压电器采用德国、美国和日本名牌产品，质量保证。
·  滑块式活动板下行速度，生产效率高。
·  压力、行程和加压时间等可按压制工艺要求调整。
·  大台面，装模空间大，八面长导轨导向，活动精度高。
·  采用定点、定量的稀油连续循环冷却润滑系统使机器动作更安全。

适用范围Application

· 光伏逆变器外壳、新能源电池壳、汽车零部件、家用电器零部件、厨房用具等的拉伸、成型。
· 特别适用异形产品拉伸、成型等工艺。
· 金属或非金属的压印、拉伸、弯曲、翻边、成型等冲压。





项目		UNIT	L1-250T	L1-315T	L1-350T	L1-400T	L1-500T	L1-700T	L1-1200T
主油缸	公称力	KN	1750	2150	2500	2500	3000	4500	8000
主油缸	最大行程	mm	600	650	650	650	750	800	800
最大开口高度		mm	1000	1000	1100	1200	1300	1400	1400
压边主油缸	公称力	KN	750	1000	1000	1500	2000	2500	4000
压边主油缸	最大行程	mm	250	300	300	300	350	350	350
卸料缸	公称力	KN	30	50	50	50	50	50	50
卸料缸	最大行程	mm	230	280	280	280	320	320	320
滑块行程速度	下行	mm/s	320	360	380	300	290	200	200
	拉深	mm/s	20/50	20/50	35/55	15/30	15/30	13/20	13/20
	回程	mm/s	320	340	300	280	290	190	190
工作台有效面积	左右（柱内）	mm	800	800	950	1000	1200	1400	1600
工作台有效面积	前后（边缘）	mm	900	900	1100	1200	1400	1600	1600
机器外形尺寸	左右 L-R	mm	2250	2250	2400	2500	2800	3100	3300
	前后 F-B	mm	1910	1910	1900	1900	2000	2100	2100
	高 H	mm	3890	4000	4150	4580	4750	5150	5300
电机功率		KW	18.5	22	22	30	37	45	75
重量		ton	9.2	10.5	11	12.2	20.9	33	36
用油量		L	700	700	800	900	900	1200	1400
