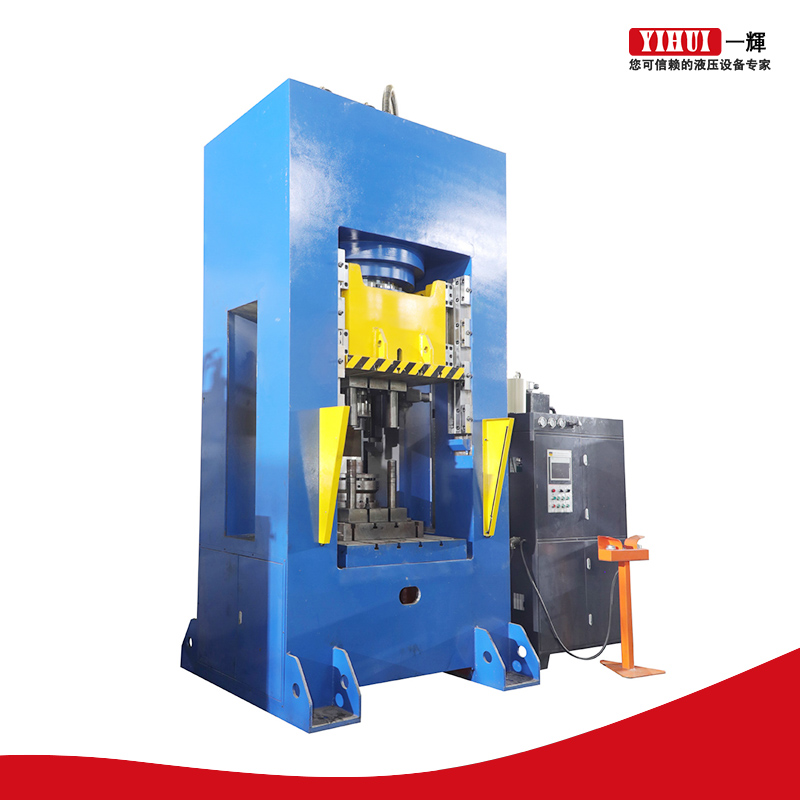

YHL3 / 导轨式伺服热锻液压机

产品特点Product Features

·  采用整体框架式结构设计，经人工时效及抛光防锈处理，刚性强，变形小。
·  关键液压电器采用德国、美国和日本名牌产品，质量保证。
·  滑块式活动板下行速度，生产效率高。
·  压力、行程和加压时间等可按压制工艺要求调整。
·  大台面，装模空间大，八面长导轨导向，活动精度高。
·  采用定点、定量的稀油连续循环冷却润滑系统使机器动作更安全。

适用范围Application

· 我司框架导轨式热锻液压机适用于：轴承保持器、 IGBT散热器、轴类零件、弹头、汽车配件等产品的锻压成型；
· 金属或非金属的压印、拉伸、弯曲、翻边、成型等冲压。





项目		UNIT	L3-500T	L3-650T	L3-800T	L3-1000T	L3-1500T	L3-2000T	L3-3000T	L3-5000T
主油缸	公称力	KN	5000	6500	8000	10000	15000	15000	30000	50000
主油缸	最大行程	mm	400	500	500	500	500	500	600	600
最大开口高度		mm	900	1000	1200	1400	1500	1500	1500	1500
底缸	公称力	KN	400	500	500	600	1000	1000	1000	1000
底缸	最大行程	mm	200	200	200	200	200	200	200	200
卸料缸	公称力	KN	30	30	30	30	30	30	30	30
卸料缸	最大行程	mm	50	50	50	50	50	50	50	50
滑块行程速度	下行	mm/s	230	220	190	190	190	190	190	190
	加压	mm/s	2/13	2/10	2/10	2/10	2/10	2/10	2/10	2/10
	回程	mm/s	220	210	180	180	180	180	180	180
工作台有效面积	左右（柱内）	mm	750	850	1000	1200	1500	1500	1500	1500
工作台有效面积	前后（边缘）	mm	800	1000	1060	1400	1500	1500	1500	1500
机器外形尺寸	左右 L-R	mm	1780	2760	2960	3200	3700	3900	4200	4500
	前后 F-B	mm	1870	2100	2300	2500	2800	3000	3000	3500
	高 H	mm	3700	4000	4400	4900	5600	6000	6200	6800
电机功率		KW	24.5	31	49.6	60	91	92	147	196
重量		kg	12000	14000	21000	25000	33000	41000	45000	520000
用油量		L	800	800	1000	1300	1500	1800	2000	2200
